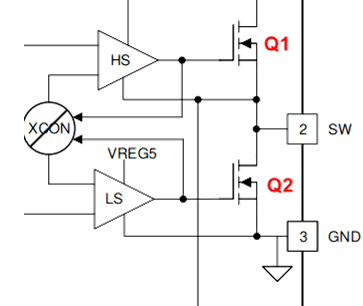

現在的buck電路大多數用的集成芯片，你可以發現基本看不到開關管、二極管的身影，只能看到電感。一方面這樣集成了占用PCB面積更小，一方面芯片內部集成了MOS來代替二極管完成同步整流。
非同步整流

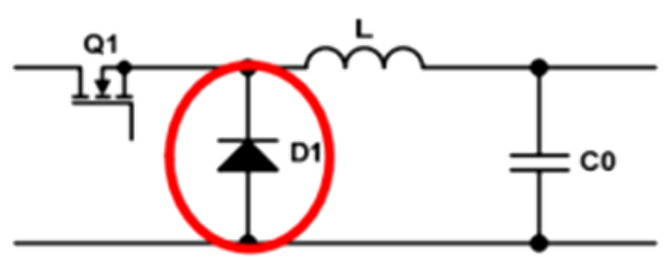

BUCK電路為例，若電路中只有一個MOS管（功率管），而在續流回路中采用的是整流二極管（二極管具有單向?qū)щ娦裕恍枰饧与娐房刂破渫〝啵瑒t該電路就是非同步的，因為它只有一個mos管（或者說開關管）需要用電路控制，續流二極管不需要控制電路，也就不用去強調同步控制二極管，即可以理解為非同步。
非同步整流，在開關管關閉后，二極管不會立即導通，所以不會出現開關管導通，二極管也同時導通的過程，穩定性高。
但二極管需要一定導通壓降才能導通，如果輸出電流比較大，那么就會有比較大的額外消耗，另一方面，如果輸出電壓是比較低的時候，比如說是1.2V，那么二極管導通壓降就占了很大的比例了。
所以在大電流，小電壓輸出時候效率偏低。
同步整流

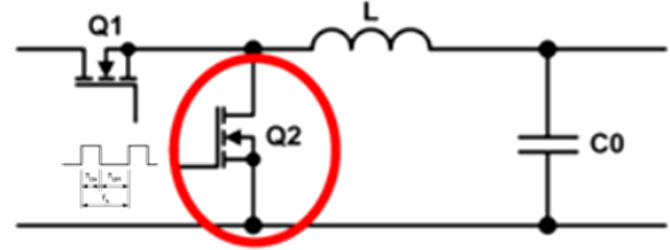

BUCK電路為例，若在電路中續流回路中使用的也是MOS管（Q2），即上下管都是MOS管，因為MOS管本身是需要外控制的元器件，整流過程中必須根據電源的開關時序同步控制Q1與Q2，所以該電路為同步。
同步是采用通態電阻Rsdon極低的功率MOS管，來取代整流二極管以降低整流損耗的一項新技術；它能大大提高DC/DC 變換器的效率。
功率MOS管屬于電壓控制型器件，且它在導通時的伏安特性呈線性關系。用功率MOS管做整流器時，要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。但如果系統的控制回路出現問題，邏輯出現混亂，上下管同時導通，那么系統就會失效，所以穩定性沒有非同步可靠。
