    三極管輸入特性曲線,三極管輸出特性曲線介紹
    圖1-81所示是某型號三極管共發射極電路輸入特性曲線。圖中,x軸為發射結的正向偏置電壓大小,對于NPN型三極管而言,這一正向偏置電壓用UBE表示,即基極電壓高于發射極電壓;對于PNP型三極管而言為UEB,即發射極電壓高于基極電壓。y軸為基極電流大小。
    三極管輸入特性曲線 三極管輸出特性曲線
    從曲線中可以看出,這一輸入特性曲線同二極管的伏-安特性曲線十分相似。
    輸入特性曲線與集電極和發射極之間直流電壓UCE大小有關,當UCE=0V時,曲線在最左側,這說明有較小的發射結正向電壓時,便能有基極電流。當UCE大到一定程度后,其對輸入特性的影響就明顯減小了。
    三極管輸入特性曲線說明了發射結正向偏置電壓與基極電流之間的關系。當UCE大小一定時,UBE大,基極電流大;當UBE大到一定值時,圖中是0.6U左右,UBE只要再大一點,基極電流就會增大許多。對于硅三極管而言,這一UBE值為0.6V左右,對于鍺三極管而言為0.2V左右。另外,不同型號的三極管具有不同的輸入特性曲線。
    三極管輸出特性曲線

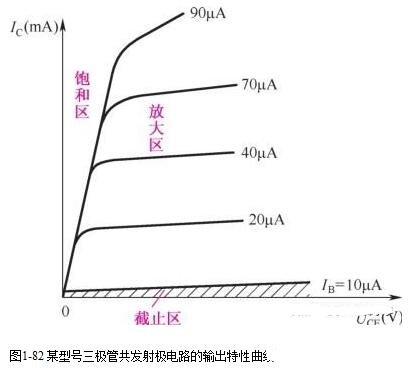

    表征三極管電特性的是伏-安特性,其中有兩個:一是輸入特性,二是輸出特性。圖1-82所示是某型號三極管共發射極電路的輸出特性曲線。
    三極管的輸出特性是指在基極電流IB大小一定時,輸出電壓UCE與輸出電流IC之間的關系。從圖中可以看出,在不同的IB下,有不同的輸出曲線。
    圖中,x軸為UCE大小,y軸為IC大小。從這一圖中還可以看出三極管的截止區、放大區和飽和區。不同型號三極管有不同的輸出特性曲線。
    三極管輸入特性曲線 三極管輸出特性曲線
