1.穩壓二極管Zener

如圖2-1所示，穩壓二極管Zener利用了PN結的反向特性，當提高PN結二極管的反向電壓時，大電流在一定的電壓下開始流動，并得到恒定的電壓。（這種現象稱為擊穿，其電壓稱為擊穿電壓）穩壓二極管利用了這一特性。由于這種擊穿電壓也被稱為齊納電壓，所以穩壓二極管也被稱為齊納二極管，該電壓可用作恒壓電源或電子電路的參考電壓。

圖2-1：TVS和Zener的I-V曲線

對于齊納二極管應用最重要的是反向偏置時的特性，其中齊納二極管具有低于特定擊穿電壓的小泄漏電流，在擊穿電壓以上，I-V特性顯示電流急劇增加。齊納二極管可以在擊穿電壓VZ或高于擊穿電壓VZ時作為電壓穩定器持續工作。一般情況下，舉個例子，當電壓小于或等于6V時，會觀察到齊納現象，如果電壓超過6V，雪崩現象將超過齊納現象成為主導。齊納電壓和雪崩電壓具有不同的溫度特性，前者的溫度系數為負，后者的溫度系數為正。

2.TVS二極管和齊納二極管之間的差異

TVS二極管（ESD保護二極管）在短時間內吸收很高的過電壓，其作用是避免對其它半導體器件施加過大的電壓。另一方面，如圖2-2所示，齊納二極管將輸入電壓鉗位為恒定電壓，并將鉗制的電壓提供給其它半導體器件。因此兩者的差異在于，TVS二極管吸收浪涌電壓以保護其它半導體器件，而齊納二極管為其它半導體器件提供恒定電壓，這兩個二極管都具有箝位特定電壓的功能，但它們用途不同。

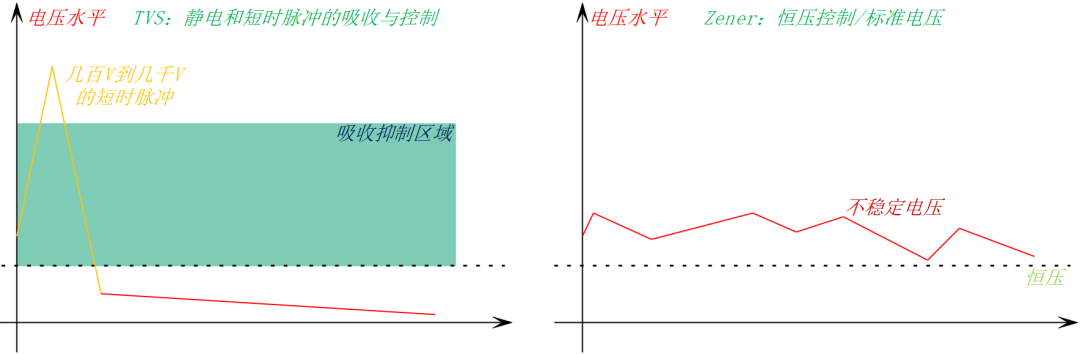

圖2-2：TVS和Zener的效能

TVS二極管通常在反向阻斷狀態下使用，（幾乎沒有電流流動，只施加電壓）只有當電壓超過一定電壓（鉗位電壓）并施加到TVS二極管時，才會發生擊穿（鉗位），齊納二極管通常用于擊穿狀態，假設擊穿（齊納）電流總是在正常狀態下流動。

3.變?nèi)荻O管

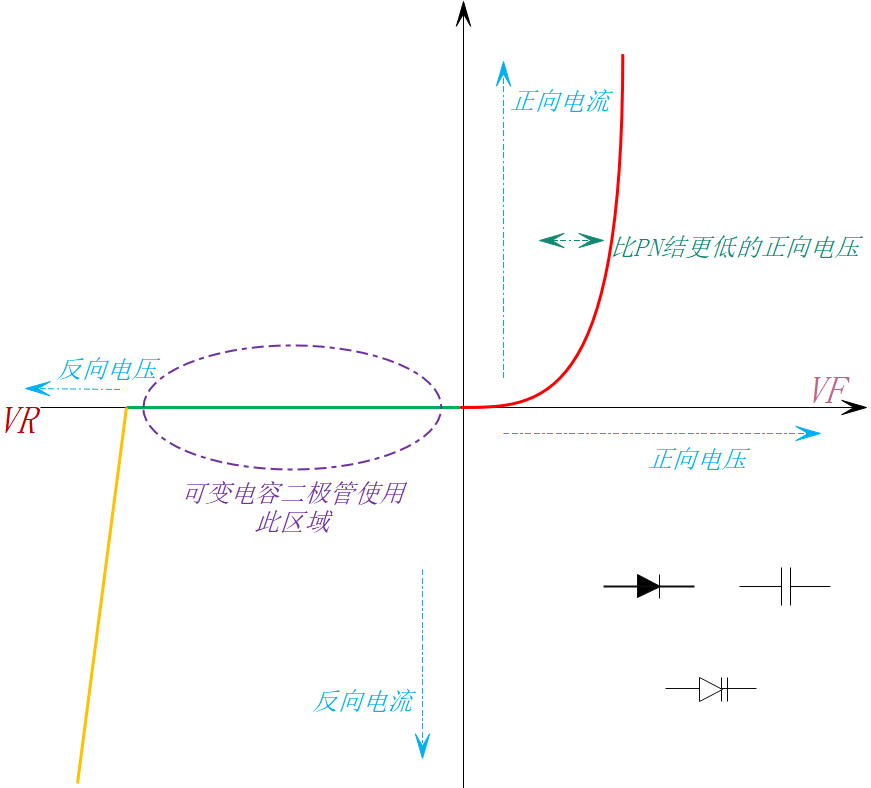

圖2-3表示了變?nèi)荻O管的特性，可變電容二極管是利用耗盡層電容特性的產品，當施加反向電壓時，耗盡層出現在二極管的PN結中，其厚度與反向電壓成正比。因此隨著反向電壓的增加，耗盡層厚度增加，但電容減小，其作用與增加電容器兩個電極之間的距離相同。相反，如果反向電壓減小，耗盡層厚度減小，但電容增加。變?nèi)荻O管主要應用于調諧電路等。由于這種電容變化會改變頻率特性，因此與普通二極管相比，需要較大的電容變化率。

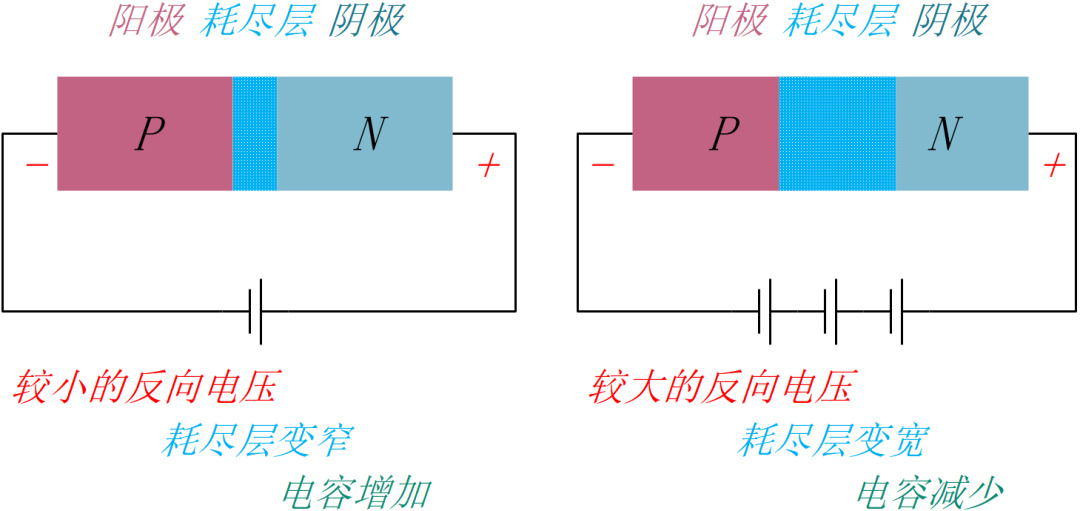

圖2-3：可變電容二極管耗盡層與電容的關系

可變電容二極管與一般二極管不同，其重要特性不是正向電壓VF和開關特性，而是電容值及其變化（取決于電壓）。

4.肖特基勢壘二極管（SBD）

肖特基二極管，全稱肖特基勢壘二極管，肖特基勢壘二極管（SBD）是一種采用半導體和金屬（比如：鉬）結合，而不是采用PN結的器件。一般來說，金屬與N型層結合的半導體已經實現了商業化，由于其正向電壓小，反向恢復時間短，所以適合于高速開關應用。對于SBD而言，正向電壓（VF）和反向漏電流之間存在折衷關系。根據所使用的金屬，通常來說反向耐受電壓約為20至150V，VF約為0.4至0.7V，低于PN結二極管的值，具有低正向電壓和低泄漏電流的新型結構的SBD也已經實現商業化，圖2-4示出了SBD的I-V曲線。

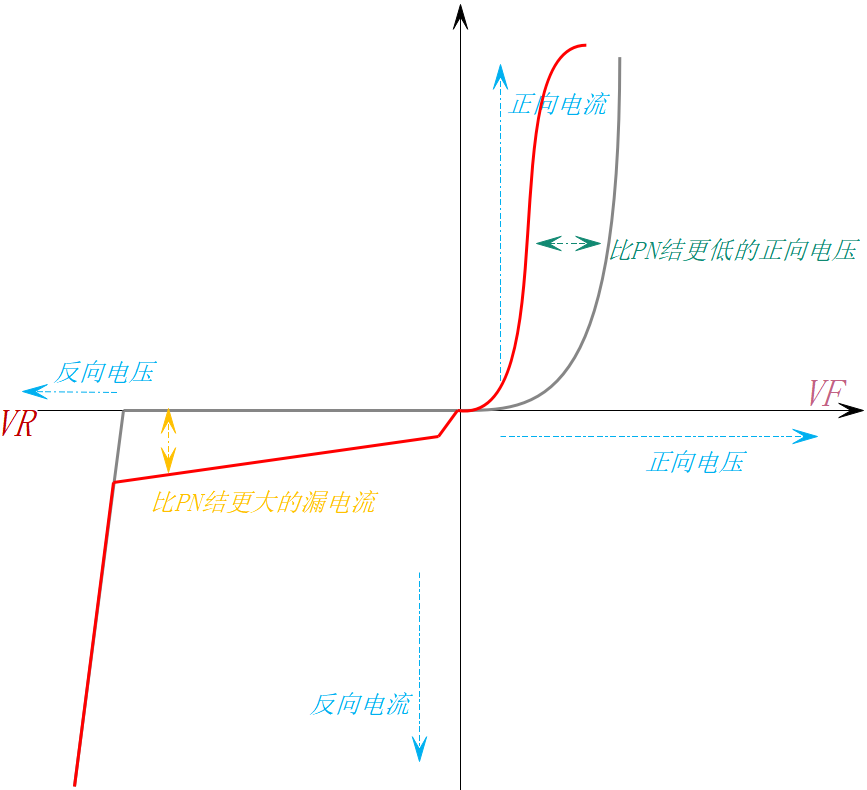

圖2-4：SBD的I-V曲線

如圖2-5所示，SBD的反向恢復時間由LC諧振電路根據結電容和外部接線的電感確定，（由于結電容幾乎不受溫度的影響，所以從室溫到高溫trr相同）對于PN結二極管而言，trr會隨著溫度的升高而變長，所以SBD的開關特性越來越具優越性，適合用于高頻開關。

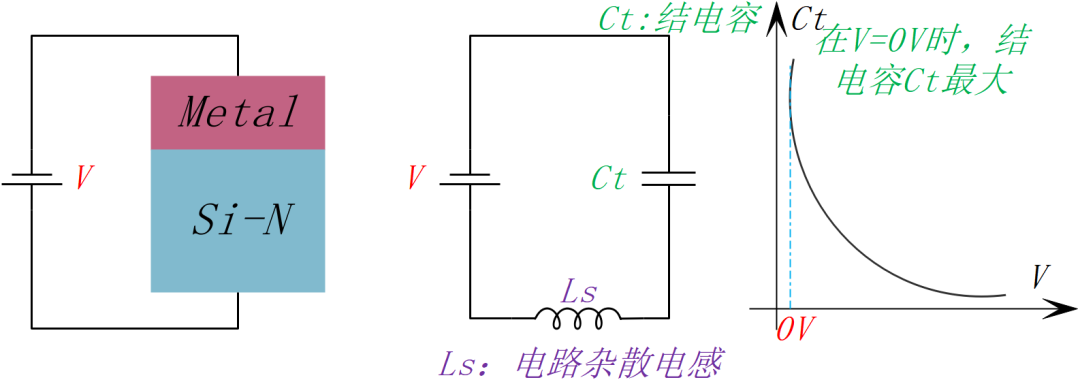

圖2-5：反向電壓施加于SBD時的等效電路和SBD結電容的特性

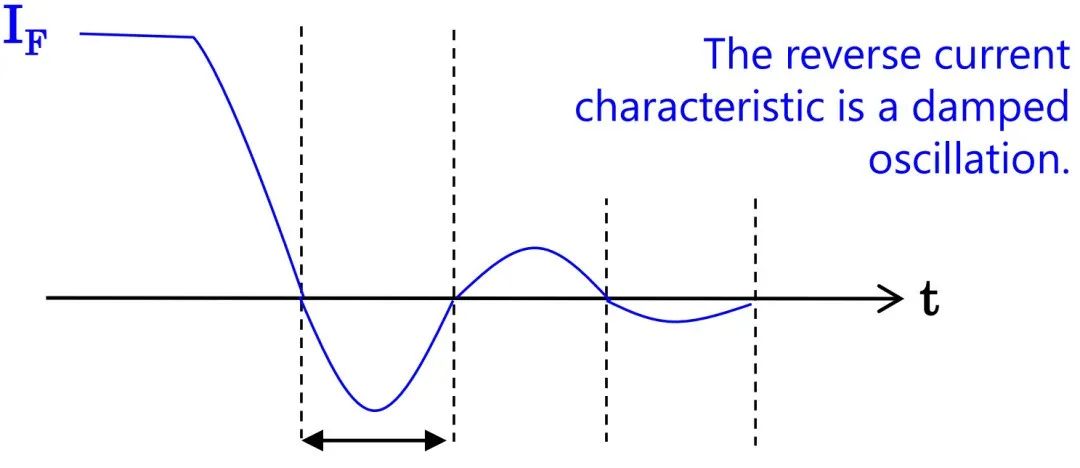

圖2-6：SBD的典型反向特性

其中：

反向電流特性是阻尼振蕩，對于SBD而言，半導體由N型層組成，因此金屬充當二極管的陽極。同樣地，只有電子是載流子，SBD變成了類似MOSFET的單極元件。硅的能級不同于金屬（能隙），該能級因金屬元素而異。符號ΦB用于表示不同的能隙。Pt（鉑）是一種具有大能隙的金屬，V（釩）或Ti（鈦）是具有小能隙的金屬，采用ΦB大的金屬，泄漏電流小，但是正向電壓VF大，采用ΦB小的金屬，則情況相反。

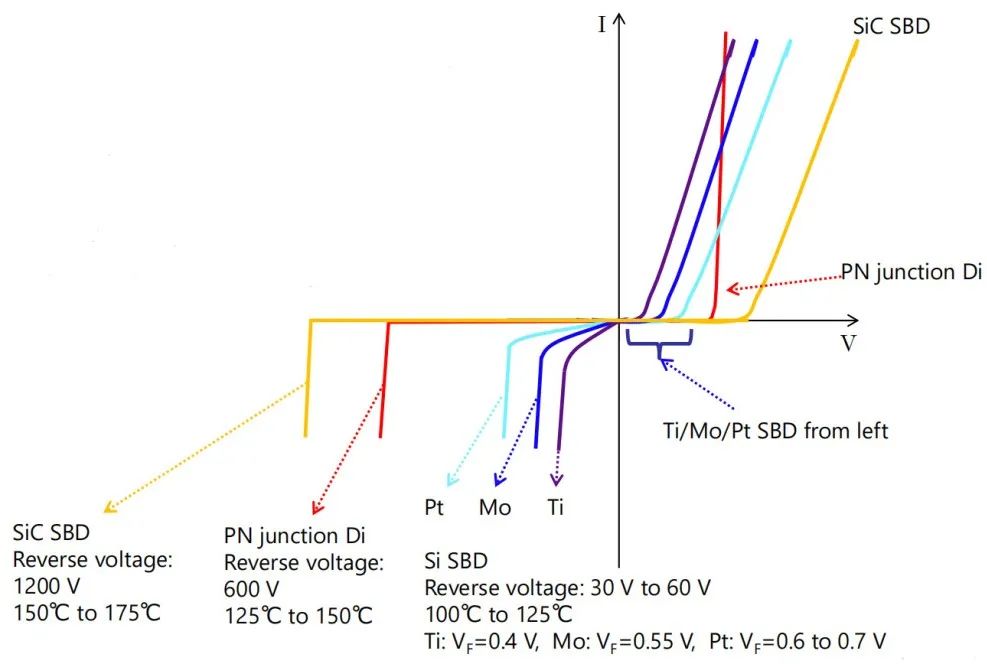

圖2-7：綜合I-V曲線比較
