反相器之所以叫反相器，是因為輸出和輸入信號的相位相反，而跟隨器的相位相同。

反相器是可以將輸入信號的相位反轉180度，這種電路應用在模擬電路，比如說音頻放大，時鐘振蕩器等。在電子線路設計中，經常要用到反相器。CMOS反相器電路由兩個增強型MOS場效應管組成。典型TTL與非門電路電路由輸入級、中間級、輸出級組成。

反相器符號

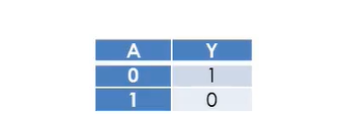

反相器真值表

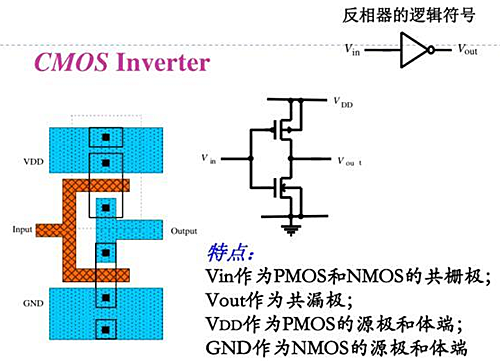

反相器電路原理圖

反相器的種類

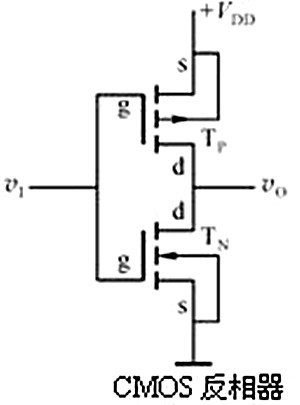

CMOS反相器

CMOS反相器電路由兩個增強型MOS場效應管組成，其中V1為NMOS管，稱驅動管，V2為PMOS管，稱負載管。 NMOS管的柵源開啟電壓UTN為正值，PMOS管的柵源開啟電壓是負值，其數值范圍在2~5V之間。為了使電路能正常工作，要求電源電壓UDD>(UTN+|UTP|)。UDD可在3~18V之間工作，其適用范圍較寬。工作原理：當UI=UIL=0V時，UGS1=0，因此V1管截止，而此時|UGS2|>|UTP|，所以V2導通，且導通內阻很低，所以UO=UOH≈UDD， 即輸出為高電平。當UI=UIH=UDD時，UGS1=UDD>UTN，V1導通，而UGS2=0<|UTP|，因此V2截止。此時UO=UOL≈0，即輸出為低電平。 可見，CMOS反相器實現了邏輯非的功能。CMOS反相器的主要特性：在AB段由于V1截止，阻抗很高，所以流過V1和V2的漏電流幾乎為0。 在CD段V2截止，阻抗很高，所以流過V1和V2的漏電流也幾乎為0。只有在BC段，V1和V2均導通時才有電流iD流過V1和V2，并且在UI=1/2UDD附近，iD最大。

TTL非門

典型TTL與非門電路電路組成：輸入級——晶體管T1和電阻Rb1構成。中間級——晶體管T2和電阻Rc2、Re2構成。輸出級——晶體管T3、T4、D和電阻Rc4構成，推拉式結構，在正常工作時，T4和T3總是一個截止，另一個飽和。當輸入Vi=3.6V(高電平)Vb1=3.6+0.7=4.3V 足以使T1(bc結)T2(be結)T3 (be結)同時導通, 一但導通Vb1=0.7+0.7+0.7=2.1V(固定值),此時V1發射結必截止(倒置放大狀態)。Vc2=Vces+Vbe2=0.2+0.7=0.9V 不足以T3和D同時導通,T4和D均截止。V0=0.2V (低電平)當輸入Vi=0.2V(低電平)Vb1=0.2+0.7=0.9V不 足以使T1(bc結)T2(be結)T3 (be結)同時導通,T2 T3均截止, 同時Vcc---Rc2----T4---D---負載形成通路,T4和D均導通。V0=Vcc-VRc2(可略)-Vbe4-VD=5-0.7-0.7 =3.6(高電平)結論:輸入高,輸出低;輸入低,輸出高(非邏輯)。TTL優勢：工作速度快 、帶負載能力強 、傳輸特性好。TTL反相器的電壓傳輸特性：電壓傳輸特性是指輸出電壓跟隨輸入電壓變化的關系曲線，即UO=f(uI)函數關系。其曲線大致分為四段：AB段(截止區)：當UI≤0.6V時，T1工作在深飽和狀態，Uces1<0.1V，Vbe2<0.7V，故T2、 T3截止，D、T4均導通， 輸出高電平UOH=3.6V。TTL反相器的電壓傳輸特性 BC段(線性區)：當0.6V≤UI<1.3V時，0.7V≤Vb2<1.4V，T2開始導通，T3尚未導通。此時T2處于放大狀態，其集電極電壓Vc2隨著UI的增加而下降，使輸出電壓UO也下降 。CD段(轉折區)：1.3V≤UI<1.4V，當UI略大于1.3V時， T2 T3均導通， T3進入飽和狀態，輸出電壓UO迅速下降。DE段(飽和區)：當UI≥1.4V時，隨著UI增加 T1進入倒置工作狀態，D截止，T4截止，T2、T3飽和，因而輸出低電平UOL=0.3V。
