lm741芯片
LM741是一款通用運算放大器芯片，它具有通過兩個引腳進行零偏移調整的能力；被認為是電壓跟隨器電路的最合適選擇，因?yàn)闆]有閂鎖；LM741的共模輸入電壓范圍也非常高，無需使用外部組件來實現穩定性。
LM741運算放大器的主要功能是在各種電路中進行數學運算。運算放大器具有較大的增益，通常用作電壓放大器。LM741可以在單電源或雙電源電壓下工作。
輸出電壓 = 增益 * 輸入電壓
LM741電路采用內部補償，電路比較簡單，不易自激。其運行穩定、簡便，并設計了完善的保護電路，不易損壞。
LM741具有高增益、高輸入阻抗、低噪聲和寬帶寬等優秀特性，廣泛應用于各種模擬信號處理和測量控制領域。LM741適用于比較器、多諧振蕩器、直流放大器、求和放大器、積分器或微分器以及有源濾波器。

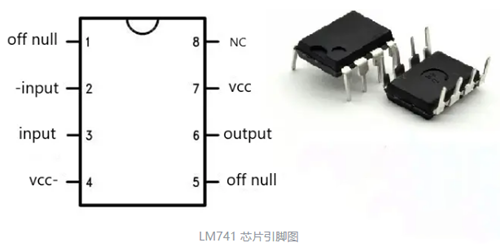

741芯片引腳圖
LM741由8個引腳組成。兩個引腳用于電源，例如Vcc-和Vcc+。名稱中的數字741表示有7個活動引腳，4個引腳（引腳2、3、4、7）能夠接受輸入，1個引腳（引腳6）是輸出引腳。IC中的三角形代表運算放大器集成電路。
741芯片引腳及功能
1、電源引腳（引腳4和引腳7）：
引腳4和引腳7分別是負電壓和正電壓電源端子。IC運行所需的電源來自這兩個引腳，這些引腳之間的電壓電平可以在5V到18V的范圍內。
2、輸入引腳（引腳2和引腳3）：
引腳2和引腳3是運算放大器IC的輸入引腳。引腳2為反相輸入，引腳3為同相輸入。當2腳電壓大于3腳電壓時，即反相輸入端電壓較高，則輸出信號為低電平。類似地，當管腳3的電壓大于管腳2的電壓時，即同相輸入端的電壓較高，則輸出信號為高電平。
3、輸出引腳（引腳6）：
引腳6是運算放大器IC741的輸出引腳。此引腳的輸出電壓取決于輸入引腳上的電壓電平和使用的反饋方法。當此引腳電壓為高時，這意味著輸出電壓與正電源電壓相似。同樣，當該引腳電壓為低電平時，表示輸出電壓與負輸出電壓相近。
4、偏移空引腳（引腳1和引腳5）：
引腳1和引腳5用于運算放大器IC741中的偏移電壓。由于運算放大器IC741的電壓增益較高，即使是由于構造過程或異常引起的反相和非反相輸入電壓的最小變化或其他外部干擾會影響輸出電壓。為了克服這種影響，可以在引腳1和引腳5上施加電壓偏移值，這通常通過使用電位器來完成。
5、未連接引腳（引腳8）：
引腳8未連接到運算放大器IC741內部的任何電路。它只是用于填充8引腳標準封裝中的空隙空間的引腳。
lm741芯片參數特點
LM741運算放大器參數
輸入阻抗大于100KΩ。
輸出阻抗小于100Ω。
頻率范圍在0HZ到1MZ之間。
低失調電壓和電流。
電壓增益約為2,00,000。
電源：為了正常工作，它需要至少5V的電源，并且可以處理高達18V的電壓。
輸入阻抗：約2MΩ。
輸出阻抗：約75Ω。
電壓增益：最小頻率范圍為2,00,000。
轉換速率（運算放大器可以檢測電壓變化的速率）：0.5V/μs。
輸入偏移：在2mV-6mV范圍內。
輸出負載：推薦大于2KΩ。
最大輸出電流：20mA。
注意：為了使運算放大器用作電壓放大器，建議使用高輸入阻抗和低輸出阻抗值。這種阻抗使運算放大器IC741成為近乎理想的電壓放大器。上述規格通用，或因制造商而異。
LM741運算放大器的主要特點有：過載保護。它支持反相和同相引腳的過載保護。
與其他運算放大器不同，它具有以下特點：
無閂鎖電路要求
免于振蕩
提供PDIP、CDIP和TO99封裝
