    高端MOS驅動,分立元件搭建自舉電路詳解
    高端MOS為什么要自舉電路
    眾所周知MOS是電壓型驅動,只有G極比S極高一個開啟電壓Vth之后,MOS才會導通(這里指NMOS)。

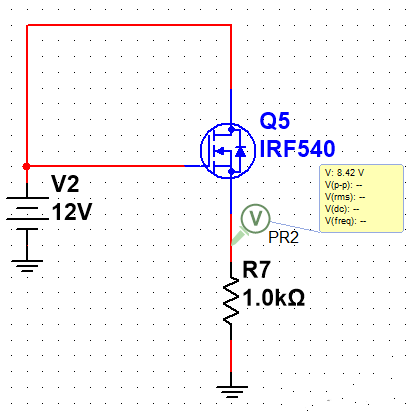

    但是如下圖,用12V給G極,但是由于R7流過電流的時候存在壓降(歐姆定律)。導致S極被抬高。所以給到MOS的驅動電壓是G-S=12-8.42=3.58V。
    在不是低壓MOS中,一般datasheet建議使用10V,或者12V來進行驅動,雖然3.58V也能進行導通,但是導通電阻Rds會比用10V驅動時大很多。帶來MOS發熱的問題。
    高端MOS 驅動 自舉電路
    解決的辦法有很多,比如可以用一個PMOS作為高端驅動。但是由于工藝的問題,PMOS作為高端MOS,存在性能差,想達到相同的性能價格又貴很多的問題。
    這時自舉電路就應運而生了。如果有這么一個電路,能給G極產生一直比S極大10V的電路,即使這個電壓比電源電壓還要高。
    分立元件搭建自舉電路
    高端MOS 驅動 自舉電路
    基本的概念有了,就可以用真實的電路圖代替進行分析。
    由于BUCK在MOS導通階段S極是浮地的。所以必須加上自舉電路來驅動。
    具體分析如下:

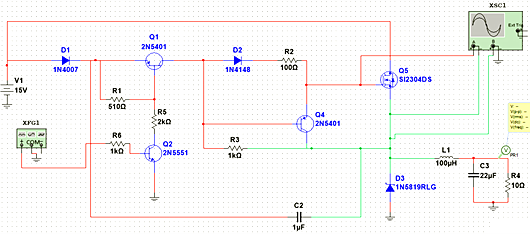

    XFG1信號發生器高電平時,Q2導通,由于Q2導通,給Q1的b極提供回路,Q1導通,經過D2和R2給MOS進行充電(Q4的b極是高電平,因為R3流過電流形成壓降,所以Q4也是關閉的)。MOS導通。
    XFG1信號發送器低電平時,Q2關閉,由于Q2關閉,Q1的b極沒有回路,Q1關閉,這時Q4的b極有R3這個回路,所以Q4導通,MOS的G極放電。MOS關閉。
    高端MOS 驅動 自舉電路
    仿真了一下在100K下的波形,綠色為MOS的G極到S極的波形,紅色是MOS的S到地的波形。就仿真的結果來看自舉的部分還是不錯的。
