1、一般來說常見的二極管的反向擊穿電壓一般在40V以上，高的可達幾百伏至上千伏，而且在伏安特性曲線反向擊穿的一段不陡，即反向擊穿電壓的范圍較大，動態電阻也比較大。
VD截止，Uo=3V。
過程：假定VD截止，則其陰極為6V，陽極為3V，二極管承受反向電壓，截止。輸出電壓Uo=3V。
2、對于穩壓管，當反向電壓超過其工作電壓Vz(亦稱齊納電壓或穩定電壓)時，反向電流將突然增大，而器件兩端的電壓基本保持恒定。對應的反向伏安特性曲線非常陡，動態電阻很小。穩壓管可用作穩壓器、電壓基準、過壓保護、電平轉換器等。
VD1截止，VD2導通，假定VD1，VD2為理想二極管，則輸出電壓Uo=0V
過程：假定VD1，VD2截止，則VD1陰極6V，陽極-12V，反壓，截止。VD2陽極0V，陰極為-12V，正向電壓導通，假定二極管理想，無壓降，則其陰極為0V，VD1仍承受反壓，維持截止狀態。最終輸出電壓被VD2短路，輸出0V。
二極管的電路輸出

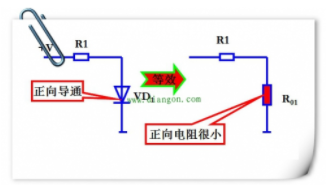

3、兩者的工作狀態就不同，穩壓管通常在反向擊穿狀態下工作，而二極管一般在正向電壓下工作。
VD1導通，VD2截止，假定二極管理想，則輸出電壓Uo=-3V。
過程：假定VD1，VD2截止，則VD1陰極-3V，陽極+12V，導通，其陽極被嵌位在-3V，由此VD2陽極-3V，陰極0V，反壓截止。輸出電壓Uo=-3V。
二極管的工作狀態判斷
